Verkabelung im Haus – welche Arten von Kabelschuhen gibt es?
Es gibt zahlreiche Arten von Kabelschuhen im Handel. Um die richtigen Kabelschuhe zu wählen, sollten Sie deren Funktion und Anwendungen kennen. Doch bevor wir uns den verschiedenen Arten von Kabelschuhen und ihren Funktionen und Anwendungen zuwenden, sollten wir zunächst klären, was Kabelschuhe sind. Anschließend werden wir verschiedene Arten von Kabelschuhen beschreiben.
Was sind Kabelschuhe?
Kabelschuhe sind Verbindungsmittel, die zur Verbindung von Kabelanschlüssen mit elektrischen Geräten und auch zur Verbindung von zwei verschiedenen Kabeln verwendet werden. Sie heißen auch Kabelverbinder oder Kabelanker. In der Regel werden sie aus Aluminium, Kupfer und Messing hergestellt und es gibt sie mit oder ohne Isolation.
Die wichtigsten Funktionen von Kabelschuhen sind das Verbinden des ankommenden Kabels mit elektrischen Geräten, anderen Kabeln, Oberflächen mechanischer Vorrichtungen und so weiter. Kabelschuhe werden aber auch verwendet, um Kabel mit dem Schaltkasten zu verbinden, wenn eine permanente Verbindung erforderlich ist und ein Direktanschluss unpraktisch ist.
Arten von Kabelschuhen
Abhängig von den zur Herstellung verwendeten Materialien werden Kabelschuhe vor allem aus Kupfer und Aluminium hergestellt. Doch je nach Einsatz und Anwendung des Kabels, gibt es viele Arten von Kabelschuhen zur Verfügung, wie genannt:
- Ringkabelschuhe
- Stiftkabelschuhe
- Flachstecker
- Gabelkabelschuhe oder U-Kabelschuhe
- Männliche und weibliche Anschlusskabelschuhe
Betrachten wir nun die verschiedenen Arten von Kabelschuhen im Detail:
Flachstecker: Flachstecker sind I-förmige Steckverbinder mit einer soliden, flachen Struktur. Ähnlich wie Stiftkabelschuhe sind sie auch I-förmig, aber der wesentliche Unterschied ist, dass Stiftkabelschuhe einen hohlen Stiftstecker haben, wohingegen flache Kabelschuhe einen massiven flachen Stecker haben. Dieser Typ wird auch für Niederspannungs-Steuerkabel verwendet.
Stiftkabelschuhe: Stiftkabelschuhe finden vorwiegend bei elektronischen Geräten in der Industrie Verwendung. Sie dienen in der Regel zum Anschluss von Kabeln an Relais oder andere elektrische und elektronische Geräte für Steuer- und Anzeigekabel. Sie haben eine dünne sowie lange Stiftstruktur, wodurch sie einfach und bequem zu verwenden sind.
Ringkabelschuhe: Wie ihr Name schon sagt, sind Ringkabelschuhe ringförmige, geschlossene Kabelschuhe. Sie werden hauptsächlich für Niederspannungsanwendungen verwendet, beispielsweise für die Haus– und Industrieverkabelung von Schalttafeln, MCB und den Anschluss sonstiger elektrischer Geräte, usw. Diese Kabelschuhe sind sehr zuverlässig. Sie bestehen normalerweise aus hochwertigem Kupfer und Aluminium.
Gabel- oder U-förmige Kabelschuhe: Wie der Name schon sagt, ist das Anschlussteil der Gabel- oder U-förmigen Kabelschuhe eine U-förmige flache Struktur. Sie können beim Anschluss von Relais, Zeitschaltern, Leistungsschaltern und anderen Geräten verwendet werden. Sie sehen aus wie eine Gabel und werden deswegen auch Gabelkabelschuhe genannt.
Männliche und weibliche Kabelschuhe: Männliche und weibliche Anschlusskabelschuhe werden überwiegend verwendet, wenn es darum geht, zwei oder mehr Kabel miteinander zu verbinden. Die Kabel können leicht ohne die Hilfe eines externen Anschlusskastens verbunden werden. Außerdem kommen die Kabelschuhe bei Niederspannungsanwendungen zum Einsatz.
Kabelschuhe mit oder ohne Isolation und Farbcodierung

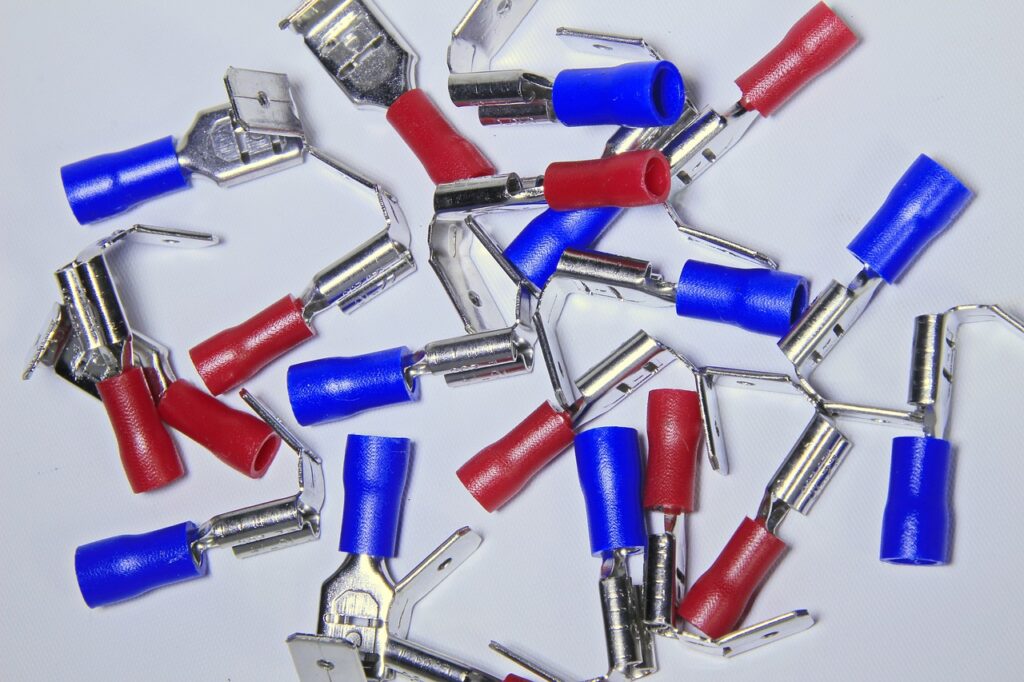

Kabelschuhe sind in isolierter oder unisolierter Form erhältlich. Steckverbinder mit Schutzkragen (farbig) stellen einen zusätzlichen Knickschutz für die angeschlossene Leitung dar. Die Farbcodierung des Schutzkragens gibt außerdem Auskunft über den maximalen Draht- oder Leiterquerschnitt und Crimpeinsatz. Die Farben der Isolierung sind meistens entweder Rot (22 bis 16 AWG), Blau (16-14 AWG) oder Gelb (12-10 AWG).
Kabelschuhe und andere Steckverbinder schützen vor elektrischen Gefahren
Wenn es um eine perfekte Verbindung geht, müssen Sie Kabelschuhe, Aderendhülsen und Drahtanschlussklemmen verwenden. Unabhängig davon, ob Sie elektrische Drähte spleißen oder nur einen Abschlussleiter und eine mechanische Verbindung haben, müssen Sie die korrekte Ausführung sicherstellen. Durch den Einsatz qualitativ hochwertiger Produkte schützen Sie Ihr elektrisches System vor der Gefahr von Bränden oder Stromschlägen. Dadurch wird nicht nur ein sicherer und zuverlässiger Stromkreislauf geschaffen, sondern es wird auch eine sichere Wohn- oder Arbeitsumgebung gewährleistet.
